В теплоэнергетике большое внимание уделяется вопросам водоочистки и водоподготовки. Качество воды в котлах имеет важное значение - от него зависит эффективность использования оборудования. Одной из важнейших задач на этапе проектирования котловой системы является точное определение химического состава и физических свойств жидкого теплоносителя.

Использование неподготовленной жидкости - не отвечающей требованиям по качеству воды для котлов - может привести к потерям мощности, а при длительной эксплуатации к неисправностям и аварийности котельной установки. Требования к теплоносителю устанавливаются действующими нормативными документами и производителями оборудования. Для каждой из его разновидностей утверждаются определенные параметры, обеспечивающие оптимальный режим работы системы.

Определение нормы качества воды котлов и ее влияние на котлы

Режимы работы теплоэнергетических установок подбираются таким образом, чтобы добиться их максимальной эффективности. В таких условиях требования к качеству используемой в котлах воды существенно возрастают, и на предприятиях организуется постоянный контроль ее химического состава по следующим показателям:

• Прозрачность, щелочность и жесткость.
• Содержание хлоридов, фосфатов, нитратов, соединений железа, других солей и сухого остатка.
• Концентрация аммиака, свободной углекислоты и растворенного кислорода.
• Показатели кислотно-щелочного баланса pH.

Исследования параметров качества питательной и подпиточной воды котлов проводятся специализированными лабораториями с использованием методик, утвержденных действующим РТМ. Анализы жидкости выполняются на основании ГОСТ 2761 с выдачей письменного заключения. Несоблюдение установленного водно-химического режима приводит к образованию на внутренних поверхностях котла и трубопроводов:

1. Твердых нерастворимых отложений из-за наличия в теплоносителе механических примесей: ила, песка, окалины, соединений марганца и железа.
2. Накипи. Образуется в результате снижения растворимости солей магния и кальция при нагревании воды до температуры свыше +130 °C.
3. Коррозия. Повышенная электрохимическая активность воды вызывает разрушение пассивирующей пленки, что приводит к окислению металла и постепенному разрушению.

Отложения в теплообменниках и трубопроводах, появляющиеся из-за того, что не соблюдены требования качества воды для котлов, уменьшают их эффективное сечение и ухудшают процессы теплоотдачи. Происходит локальный перегрев оборудования, накопление усталостных изменений металла и его растрескивание. Деструктивные процессы усугубляются образованием накипи и очагов глубокой коррозии, что приводит к отказам и авариям котельных установок. Возрастают затраты на обслуживание и ремонт системы теплоснабжения.

Вода для котельных установок: основные разновидности

Основными источниками водоснабжения для теплоэнергетики являются открытые водоемы, а также скважины: артезианские и грунтовые. Вода, используемая для обеспечения работы котлоустановок и систем отопления, классифицируется согласно СП 89.13330.2012:

1. Сырая. Водный раствор, подаваемый непосредственно из источника водополучения без предварительной подготовки.
2. Питательная. Прошедшая водоочистку и обработку и поступающая на вход в котельную установку: по химическому составу должна соответствовать действующим нормативам.
3. Добавочная. Очищенный водный запас, предназначенный для возмещения потерь после продувки котла, при утечках воды и пара из системы.
4. Подпиточная. Используется для компенсации протечек воды из водопроводов и потребляющего оборудования.
5. Котловая. Теплоноситель, непосредственно циркулирующий в котловой установке.
6. Прямая и обратная сетевая. Жидкость, поступающая из напорной трубы и находящаяся в отрезке трубосетей от потребителя до котельной.

Чтобы выполнить требования к качеству воды в котлах, нужно провести исследование её состава. Анализ воды из открытых и подземных источников производится аккредитованной лабораторией в разные периоды года. В зимний, летний и осенне-весенний сезон качество и состав жидкости могут существенно различаться.

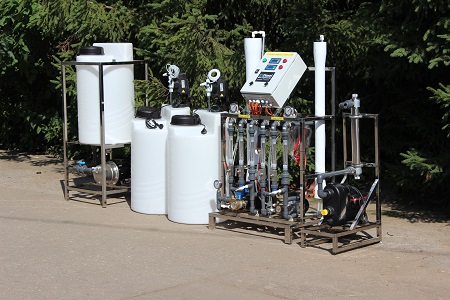

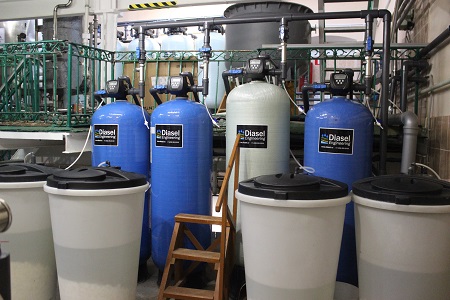

Качество питательной воды для котлов: основные требования и нормативная документация

Вопросы безопасности теплоэнергетических сетей в нашей стране регулируются на законодательном уровне. В частности, параметры качества очищенной воды для котловых установок устанавливаются Федеральными нормами и правилами, утвержденными приказом ФСЭТАН (Ростехнадзора) № 116 от 25.03.2014 г.

Нормы качества воды для котлов - основные показатели жидких теплоносителей - определяются нормативными документами:

1. СанПиН 2.1.4. 2552. Вода для возмещения потерь из открытых сетей тепло- и водоснабжения.
2. ГОСТ 20995. Питательная вода, а также используемая для снижения температуры перегретого пара методов впрыскивания.
3. СНиП II-35-76. Вода питательная для котлоустановок паровых с рабочим давлением до 0,017 МПа и естественным типом циркуляции.

Требования к теплоносителям-жидкостям, применяемым в жаротрубных и водогрейных установках, устанавливаются заводами-изготовителями оборудования. Такие нормативы обычно указываются в руководстве по эксплуатации или в техническом паспорте. При необходимости эти данные следует запросить у компании-производителя.

Показатели качества воды для котлов

Химический состав и физические свойства теплоносителя определяются, исходя из особенностей эксплуатации теплоэнергетического оборудования. Требования к качеству жидкости по прозрачности, жесткости и концентрации растворенного кислорода устанавливаются для каждой из разновидностей котлов котловой станции:

• Паровые (газотрубные).
• Водогрейные.
• Водотрубные (в том числе и бойлеры).
• Котлоустановки высокого и низкого давления.

Точное соблюдение водно-химического режима обеспечивает бесперебойное функционирование теплоэнергетического оборудования с максимальной эффективностью. Контроль качества теплоносителя проводится периодически - это предписано требованиями технической и технологической документации.

Котлы паровые - водный режим качества воды

Для обеспечения работы котельных установок данного типа используются разные виды топлив, в том числе и жидкие. Вода питательная для паровых котловых установок должна иметь такие характеристики:

• Номинальная прозрачность (определяется по размеру текста лабораторным способом): не менее 40 см.
• Жесткость воды: до 30 мкг∙экв/кг.
• Предельное содержание кислорода: 50 мкг/кг.

Последний параметр регламентируется для котлоустановок, способных производить не менее 2 000 кг перегретого пара в час. При этом для установок с экономайзером, изготовленном из чугуна или вовсе его не имеющего, допустимая концентрация кислорода устанавливается по верхнему пределу.

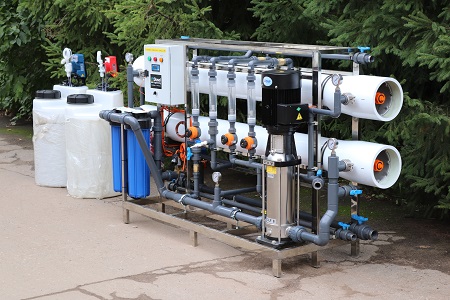

Водогрейные - нормы качества воды котлов

Параметры воды для оборудования горячего водоснабжения устанавливаются раздельно для систем открытого и закрытого типов. Они регламентируются для разных рабочих температур в диапазоне от 115 до 200°C и для них установлены такие параметры:

• Прозрачность: 40 см.
• Показатель pH: до 8,5.
• Содержание иных веществ: растворенного кислорода - до 50 мкг/кг; солей железа - до 500 мкг/кг;
• нефтепродуктов - до 1,0 мг/кг.

Какие предъявляются требования к качеству воды для промышленных котлов? В сетях теплоснабжения закрытого типа возможно использование воды с минимальным уровнем pH в 7,0 и максимальным - до 11,0. Если же водогрейная котлоустановка функционирует одновременно с бойлером, у которого латунный теплообменник, данный параметр должен быть не более - 9,5.

В теплоносителе для котельных установок водогрейного типа согласно действующим нормативам не должно быть свободной углекислоты. После ремонта и при включении оборудования после долгого простоя допускается отклонение от указанных параметров на срок не более 28 дней.

Водотрубные котлы - качество воды

Теплоэнергетические установки данного типа работают на мазуте, угле или природном газе. В водотрубных котлах, рассчитанных на давление до 4,0 МПа, используют теплоносители со следующими параметрами:

• Показатель прозрачности: 40 см.
• Общее содержание: железа и меди - 50 мг/дм3 и 10 мг/дм³; кислорода - до 100 мг/кг.
• Количество нефтепродуктов: до 5 мг/кг.

Уровень pH для прямого и обратного сетевого теплоносителя, используемого в водогрейных котельных установках, составляет 8,5-10,5. В некоторых случаях при наличии надлежащего обоснования допускается его уменьшение до 7,0 единиц.

Нормы качества воды для прямоточных котлов

Для таких энергоустановок устанавливаются наиболее жесткие требования к качественным характеристикам применяемой воды. Основные физико-химические параметры теплоносителя:

• Жесткость: до 1 мкг∙экв/дм³.
• Электропроводимость: 0,3 мкОм/см.
• Содержание: натрия - 5 мкг/кг; кремниевой кислоты - 1 5 мкг/кг; железа - 10 мкг/кг; кислорода - до 400 мкг/дм³; меди - 5 мкг/дм³; нефтепродуктов - 0,1 мг/дм³.

На электростанциях, укомплектованных прямоточными котельными установками с проектным давлением пара в 14 МПа, для поступающей из конденсатосборника воды допускается незначительное увеличение концентрации железа до предельного показателя 20 мкг/ дм³.

Качество воды для котлов высокого и низкого давления

Для парогазового оборудования, работающего вместе с высоконапорной котлоустановкой, в процессе водоподготовки достигаются исключительно высокие показатели теплоносителя. Сетевая вода для котлов, работающих под высоким давлением (до 14 МПа), должна иметь параметры:

• Жесткость удельная: до 7 мкг∙экв/кг.
• Содержание общего железа: не более 20 мкг/кг.
• Концентрация растворенного кислорода: до 10 мкг/кг.
• Солесодержание: до 200 мкг/кг.
• Удельная электропроводность : до 1,5 мкОм/см.
• Количество нефтепродуктов: не свыше 0,3 мг/кг.

Качество исходной воды для котлов не может превышать эти значения, указанные в стандартах. Для котлоустановок низкого давления (до 4 МПа) параметры качества теплоносителя менее жесткие по содержанию некоторых примесей. Также не регламентируется солесодержание, электропроводность и концентрация нефтепродуктов.

Уровень pH в подготовленной воде при температуре 25 °C и нормальном атмосферном давлении должен быть в пределах от 9,0 до 9,2. Для парогенераторов, работающих на природном газе (метане), допускается превышение нормативов по общему содержанию железа на 50% от указанных.

Влияние качества воды на котлы

Важно соблюдать нормы качества питательной воды и пара котлов. Высокое качество сетевой, питательной, подпиточной и котловой воды обеспечивает сохранение ресурса котельной установки и снижение затрат на ее содержание и обслуживание. Для каждой из разновидностей котлов: парового, водогрейного, водотрубного и прямоточного необходим теплоноситель с определенными показателями. Соответствие его установленным нормативным требованиям к качеству воды по эксплуатации котлов позволит добиться максимальной эффективности теплоэнергетического оборудования.
